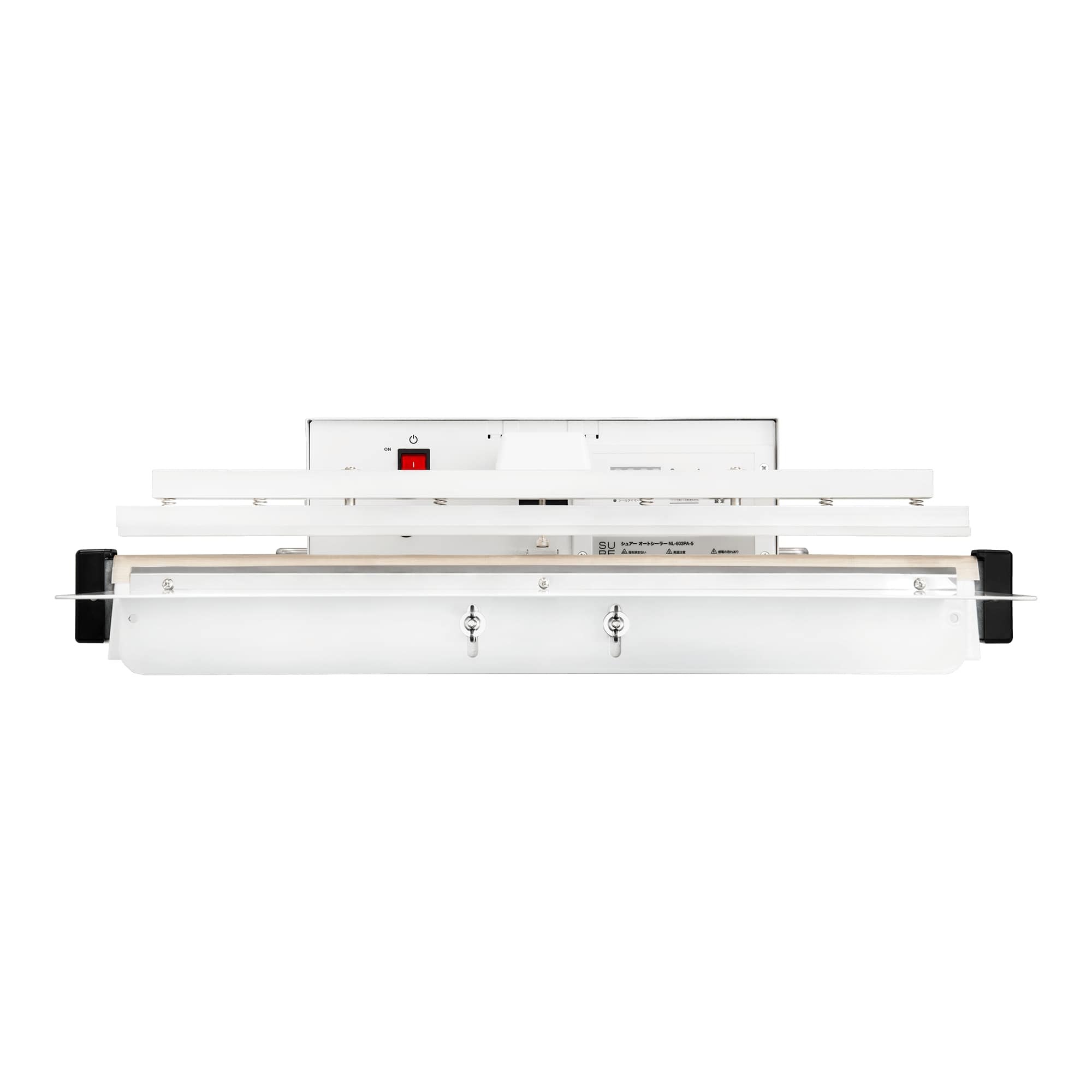

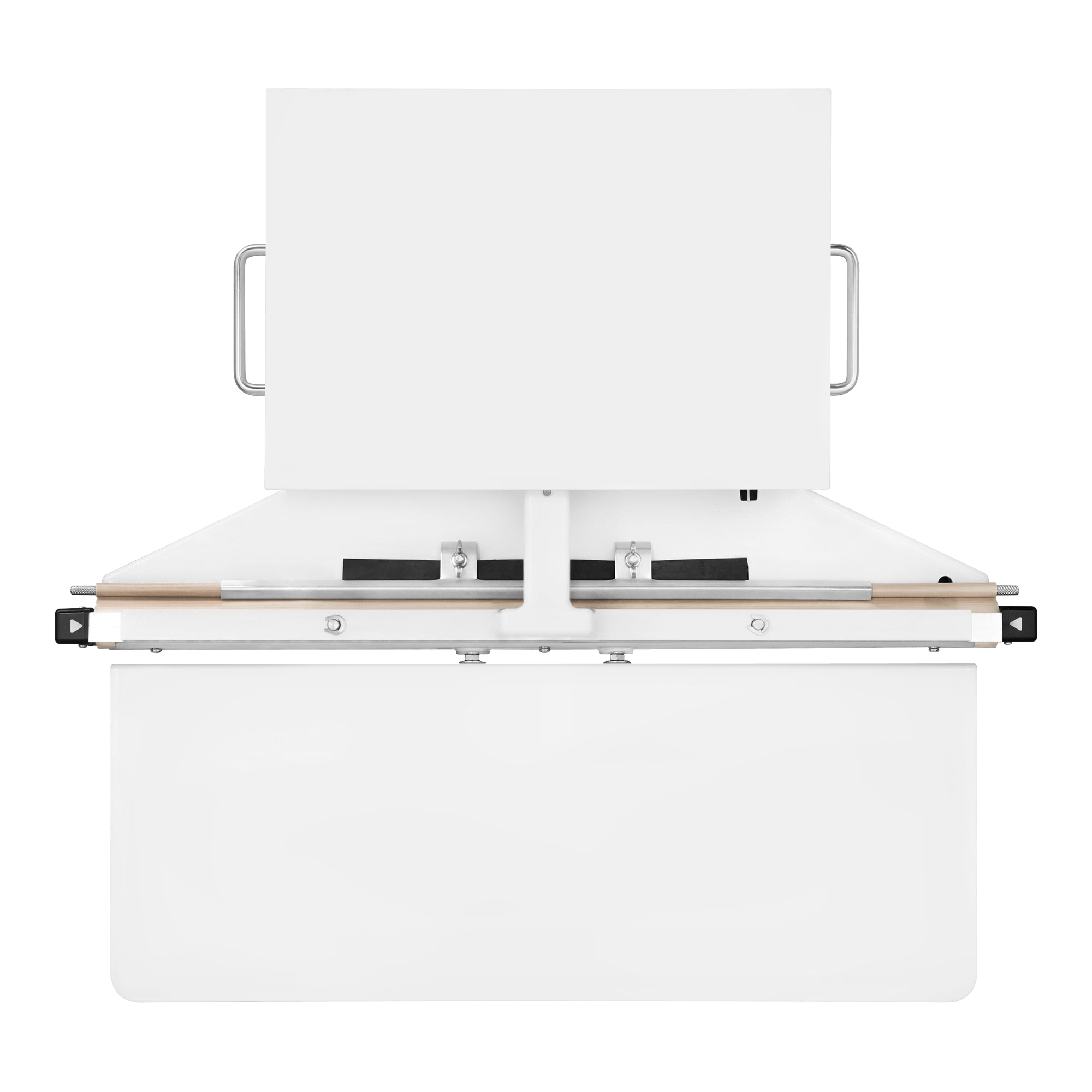

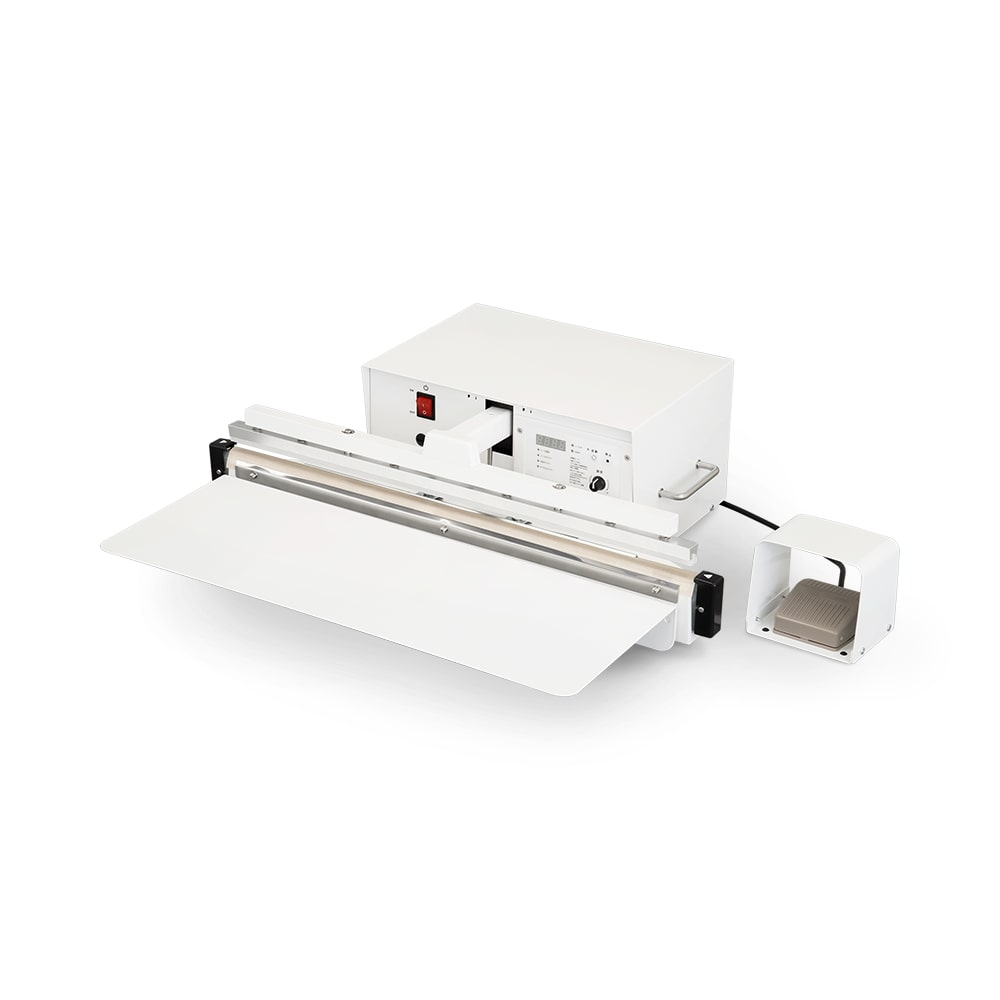

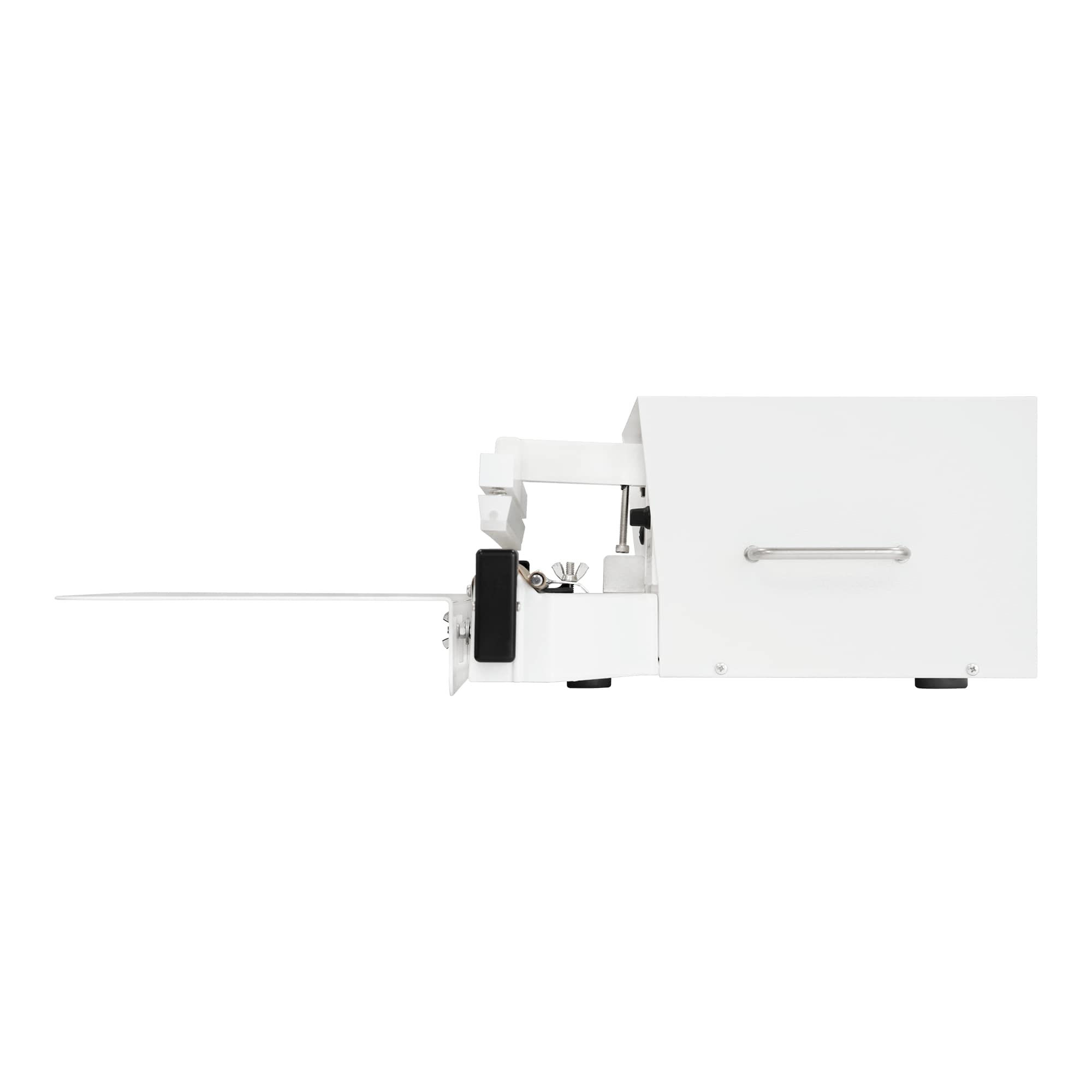

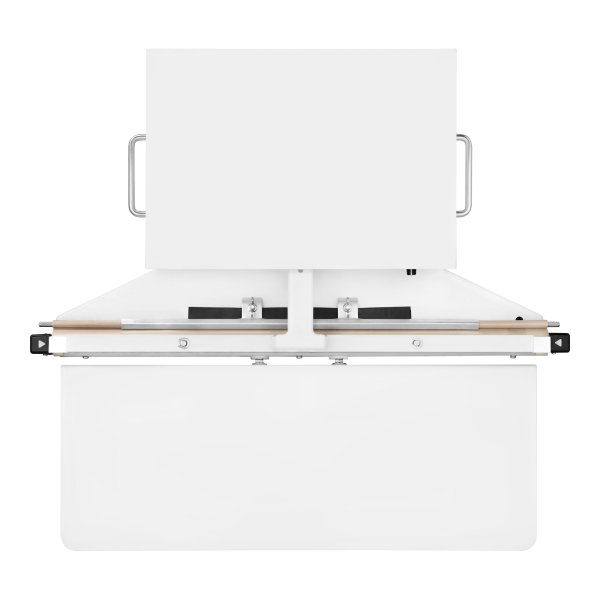

NL-603PA-5 ワンランク上のシーラー・オートタイプ [111303]

NL-603PA-5 ワンランク上のシーラー・オートタイプ [111303]

販売価格: 242,000円(税込)

商品詳細

電子回路によりシール、冷却、サイクルの調節ができ、オートシールが可能です。均一なシールが作業ができるので作業効率に優れています。シール長600mm、シール幅5mmタイプです。



製品の特長

“ワンランク上のシーラー”とは

業務用電熱機器の専門メーカーてある当社は、半田こてや熱風機 たけてなく、シーラーの開発・販売にも約 50 年以上にわたり力を 注き続けてきました。シーラーとしての機能と品質はそのままに 従来の工業品的なイメーシを打ち破りたい。「ワンランク上のシーラー」は、そんな想いから生まれました。



“ワンランク上”の理由

高性能ヒーター&トランス搭載

瞬間的に大量の電気を流すことで、ヒーターを瞬時に発熱させる「瞬間通電方式」を採用。使用前に予熱する必要はありません。厚いビニール袋もわずか数秒で溶着できます。

シーラー1



豊富な”ヒーター長さ”ラインナップ

ヒーターの長さは卓上タイプが100mm、200mm、300mm、400mm、450mm、600mmの6サイズ、スタンドタイプが300mm、450mm、600mm、800mmの4サイズでラインナップを展開しています。使いたい袋の大きさに合わせて、最適なサイズの製品をお選び頂けます。

シーラー2



豊富な”シール幅”ラインナップ

選べるのはヒーターの長さだけではありません。シール幅(ビニールを溶着させる部分の幅)通常タイプは2.5mm、長尺タイプは3mm、カッター付きタイプは5mm・10mmと用途に合わせて選択できます。

シーラー3



素材対応力、最高レベル

業界最高レベルを誇る高性能ヒーターとトランスによって、さまざまな素材の袋やシュリンクフィルム、滅菌バッグに対応し、シール部分を美しく仕上げます。



“オートタイプ”の特長

1. 均一なシール力

強力ソレノイド(電磁石)によりシール圧力を発生させ、均一で確実なシールができます。



2. シール位置ガイド

シールされるラインが分かるように、△マークのガイドを設置いたしました。



3. 作業テーブル

作業性に優れた大型テーブルが標準で付属します。



4. 高性能ヒーター

「ワンランク上」シリーズの高性能ヒーターを搭載しています。多種多様な素材に対応します。



5. オート/マニュアル切換

設定した時間で連続シール作業を繰り返すオートモードの他、フットスイッチを踏み込むと動作するマニュアルモードを切り替えることができます。



6. マイコンタイマー

シール、冷却、サイクル時間を電子回路でコントロールします。それぞれ0.1秒単位で設定が可能です。



7. フットスイッチ

誤作動を防止する保護カバー付きです。シールの動作をコントロールします。



操作手順

1. タイマー設定

電源スイッチをONにします。(1)シールしたい素材に合わせて各種タイマーを設定し(2)、自動ボタン(3)を押します。



2. 袋をセット

シール部をヒーターに合わせて、フィルムの圧着位置を△のガイドに合わせてセットします。



3. シールスタート

フットスイッチを踏み込むと、自動で圧着バーが下り、シール面を圧着します。



4. 完了

圧着バーが上がったら袋を取り外し、次の袋をセットします。その後サイクルタイマーにより作動が繰り返されます。



対応素材



ポリエチレン<PE>
最も一般的に使われるポリ袋で、柔らかくて透明度が高いのが特徴です。低密度のポリエチレン(LDPE)の他、高密度ポリエチレン(HDPE)があり、「硬質ポリエチレン」と呼ばれ、LDPEより不透明ですが強度があり、耐熱性にも優れています。



ポリプロピレン<PP>
透明度が比較的高く、コシが強い素材です。その中で、インフレーションポリプロピレン(IPP)はプロピレンガスを原料として製造されたもので、またオリエンテッドポリプロピレン(OPP)は「延伸ポリプロピレン」と呼ばれ、丈夫でハリがあり、IPPより透明感とツヤがあります。



気泡緩衝剤
素材はポリエチレンで、一般的には「プチプチ」「エアーキャップ」などの呼称があります。主に物品などの緩衝材や保護材として用いられます。



不織布
紙材質のような袋で、通気性があり緩衝材や保護材として使用します。繊維を織らずに絡み合わせたシートにポリエチレンなどを蒸着させた素材です。



ナイロンポリ
透明性は保ちつつ、バリア性や保存性に優れており、匂いの出るものには最適な素材です。冷凍・温熱が可能です。



シュリンクフィルム
フィルムを緩やかにかぶせ熱風などによって熱を加えることにより、フィルムを縮ませ、梱包物を固定させるために使用します。書籍やCD、DVDケースなどの保護材として使用されます。シュリンクフィルム用として、当社の熱風機「プラジェット」もお勧めです。



アルミラミネート
アルミ箔をラミネートした袋は、水蒸気、酸素などの気体のバリア性に優れ、主にコーヒーや茶葉などの保香性が必要な食品や、加工食品、健康食品、菓子類などの保護包装に汎用されています。



製品仕様

商品名ワンランク上のシーラー・オートタイプ(5×600)
品番 / 機種名NL-603PA-5
定格消費電力AC100V-1450W 50/60Hz
加熱方式瞬間通電
溶着部の温度約80〜250℃
シール寸法シール幅5.0mm × 長さ600mm
シール能力ポリエチレン(PE):0.6mm以下
ポリプロピレン(PP):0.4mm以下
※材質、厚みに合わせてタイマーを調整してください。
※その他材質についてはお問い合わせください。
シール時間約0.3秒〜3.5秒
本体質量約24kg ※電源コードを除く
本体寸法幅670 × 奥行360 × 高さ195mm
テーブル寸法幅600 × 奥行410 × 高さ60mm

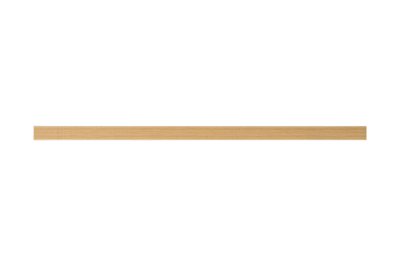

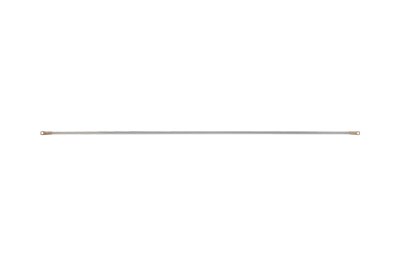

付属品ヒーター ×2本
フッ素樹脂絶縁粘着テープ定寸 ×2枚
テーブル ×1台
フットスイッチ ×1台
製品分解図(部品リスト付)×1枚
JAN4905058411296



使用例

工場/倉庫
ネジなどの細かい部品の仕分け梱包保管、出荷用の梱包に
オフィス
細かい事務用品の保管・発送などに
オフィス
カタログや企画書の梱包に
オフィス
緩衝材の作成などに
服飾
ボタンやビーズなど細かい部品の分包、保管に
服飾
ボタンやビーズなど細かい部品の分包、保管に
菓子店/ベーカリー
クッキーや焼き菓子などの梱包に
学校/実験室/研究室
薬品、試料の分包、保管に
病院/クリニック
滅菌バッグのシールに
農場/産直売り場
農産物や商品の梱包に
リサイクルショップ
CD、DVD、ゲームソフトなど商品の梱包に
リサイクルショップ
本や雑誌など商品の梱包に



使用上の注意

  • 連続してシール作業を行う場合は、20秒以上の作業間隔をあけてください。本体、内部の電気部品などが熱をもつと、シールが正常にできなくなったり、シール状態が悪くなる場合がございます。
  • 電源は100Vのコンセントを単独でお使い下さい。
  • 使用時以外は差込みプラグを必ずコンセントから抜いて下さい。
  • 使用中はシール部が高温になりますのでお手を触れないで下さい。
  • フッ素樹脂絶縁シートが破損したまま使用しないで下さい。



よくあるご質問

Q:電源コードをコンセントに差してもタイマーランプが点きません。故障でしょうか?

タイマーランプはヒーター発熱時のみ点灯する仕様になっております。「カチッ」と音がするまでレバーを押し下げてランプが点灯するかご確認下さい。

Q:もっと幅広のヒーターに換えられないでしょうか?

変えられません。機種ごとに熱容量を設計しています。

Q:見た目の綺麗なシールをしたいのですが、コツを教えて下さい。

素材に合った適切な加熱時間、適切な冷却時間を設定して下さい。また、シール面を常にきれいにしておくことが大切です。

Q:瞬間通電方式とはどんな方式ですか?

リボン状ヒーターに瞬間的に大電流を流して、熱溶着可能な状態にまで発熱させ、対象物を熱溶着する方式です。予熱がいらず、コンセントに差し込んですぐ使用できます。

Q:接着温度は変えられますか?

NL-303DH、NL-240BA、オートシーラーのみ温度調整機能付きです。その他は瞬間通電方式のため温度調整が出来ません。

Q:消耗部品にどんなものがありますか?

ヒーター、フッ素樹脂絶縁シート(ヒーター上部)、フッ素樹脂絶縁粘着テープ(ヒーター下部)があります。

Q:主にどんな材質の袋がシールできますか?

PVC(塩化ビニル)、PE(ポリエチレン)、PP(ポリプロピレン)、OPP(ポリオレフィン)など。ただし厚さに制限があります。

Q:アルミラミネート袋はシール出来ますか?

基本的にシールできます。ガゼットの場合は両面ヒータータイプがおすすめです。事前のシールテストができますのでご相談ください。
